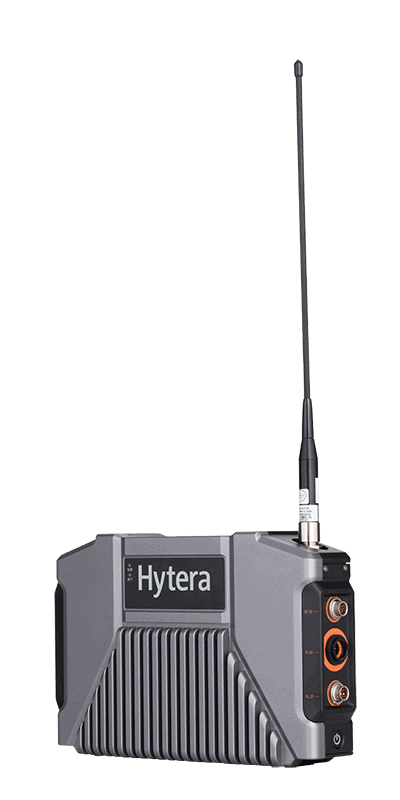

E-Pack 100

Sistemi DMR

E-Pack 100 – Sistema mobile per una copertura DMR ad Hoc (Mesh)

Hytera E-pack 100 può creare una rete mobile wireless ad hoc auto configurante e dinamica in cui i diversi ripetitori sono liberi di muoversi.

Affidabilità

La rete di E-Pack 100 si auto gestisce per la massima affidabilità

Semplicità

Realizza una rete DMR o TETRA ad Hoc on the fly

Compatibilità

Utilizza i tuoi terminali DMR Tier II o TETRA

Prestazioni

Potenza massima a 20W e sensibilità ai top di gamma (-118 dBm statica) garantiscono la massima copertura

Gestione

Semplice configurazione e supervisione da interfaccia Web pulita ed elegante

Scalabilità

Gestisci fino a 32 E-Pack 100

E-Pack 100

L’evoluzione nelle comunicazioni Mission Critical
E-Pack 100 è un nuovo prodotto di Hytera unico nel suo genere, innovativo per progettazione, ideale per la gestione delle comunicazioni in emergenza dotato di alimentazione autonoma garantita dalla batteria ai Polimeri di Litio da 185WH.
Questo sistema, parte della soluzione più completa ES-100 (Emergency System), è stato studiato per realizzare reti di comunicazione velocemente e nel modo più flessibile possibile. Molteplici E-Pole ed E-Pack si possono collegare per creare una rete a più ampia copertura senza il bisogno di appoggiarsi ne ad un’infrastruttura già esistente quale rete IP, ne ad una rete elettrica preesistente.
Una serie di ripetitori E-Pack 100 consente di realizzare automaticamente una rete di comunicazione in standard DMR Tier II con le seguenti caratteristiche:

• Utilizzo di un’unica frequenza simplex per le comunicazioni tra gli operatori radio
• Gestione di al massimo 32 E-Pack per ciascuna rete di comunicazione
• Installazione a muro o a palo
• Batteria interna con autonomia da 3 a 5 minuti
• Compatibilità con le radio DMR Tier II sul mercato
• Inizializzazione automatica: l’utente non deve fare niente a parte che accendere gli apparati

Gestione rete flessibile

All’accensione degli E-Pole 100 e E-Pack 100 si costituisce automaticamente una rete di comunicazione con i nodi vicini.
Le tipologie di rete disponibili sono:
• Rete a catena: ogni sito è connesso con massimo altri due siti
• Rete a stella: tutti i siti sono connessi ad un centro stella
• Rete ad albero: ogni sito è connesso al “padre”
• Rete mesh: ogni sito è connesso con un numero arbitrario di altri siti, a formare una rete mesh
In quest’ultimo caso la rete riesce dinamicamente a recuperare un guasto, garantendo il massimo dell’affidabilità anche in condizioni critiche.

E-Pack 100/E-Pole 100 utilizzano le tecnologie TDMA, ovvero due slot sulla stessa frequenza, e FDMA, un’unica frequenza di diffusione e un’unica frequenza di link, in modo da ottenere il massimo dell’efficienza di utilizzo delle risorse radio.

Funzionalità supportate
È possibile fare chiamate di gruppo e localizzare le radio sul campo tramite la funzione Voice with GPS.

Utilizzo efficiente delle risorse

Generali

  • Tensione 14,8 V DC
  • Protocollo DMR Tier II
  • Tensione alimentatore 220 VAC / 12-36 V DC
  • Capacità della batteria 185Wh
  • Tempo di ricarica 2h 80%, 3h carica completa
  • Durata della batteria (5-5-90) 23 ore
  • Numero di nodi 32
  • Canalizzazione 12,5 kHz
  • Vocoder AMBE++
  • Stabilità di frequenza +/- 0,5 ppm
  • Standard Militari MIL-STD-810 C/D/E/F/G
  • Indice di protezione IP67
  • Impedenza dell’antenna 50 Ohm
  • Dimensioni 295x187x68 mm
  • Peso 3,6 kg
  • TTFF (cold start) meno di un minuti
  • TTFF (hot start) meno di dieci secondi
  • Temperatura di immagazzinamento -40°C a 85°C
  • Temperatura d’uso -30°C a 60°C

Ricevitore

  • Sensibilità -120 dBm @5% BER
  • Intermodulazione maggiore di 70 dB
  • Reiezione alle risposte spurie maggiore di 70 dB
  • Blocking maggiore di 84 dB
  • Emissioni condotte Antenna Port: 9kHz to 1 GHz,;-57dBm Standby:1 GHz to 12.75GHz,;-47dBm
  • Selettività ETSl:60dB @ 12.SKHz / 70dB @25KHz

Trasmettitore

FUNZIONI
Hytera E-pack 100 può creare una rete mobile wireless ad hoc auto configurante e dinamica in cui i diversi ripetitori sono liberi di muoversi.

Affidabilità

La rete di E-Pack 100 si auto gestisce per la massima affidabilità

Semplicità

Realizza una rete DMR o TETRA ad Hoc on the fly

Compatibilità

Utilizza i tuoi terminali DMR Tier II o TETRA

Prestazioni

Potenza massima a 20W e sensibilità ai top di gamma (-118 dBm statica) garantiscono la massima copertura

Gestione

Semplice configurazione e supervisione da interfaccia Web pulita ed elegante

Scalabilità

Gestisci fino a 32 E-Pack 100
CARATTERISTICHE

E-Pack 100

L’evoluzione nelle comunicazioni Mission Critical
E-Pack 100 è un nuovo prodotto di Hytera unico nel suo genere, innovativo per progettazione, ideale per la gestione delle comunicazioni in emergenza dotato di alimentazione autonoma garantita dalla batteria ai Polimeri di Litio da 185WH.
Questo sistema, parte della soluzione più completa ES-100 (Emergency System), è stato studiato per realizzare reti di comunicazione velocemente e nel modo più flessibile possibile. Molteplici E-Pole ed E-Pack si possono collegare per creare una rete a più ampia copertura senza il bisogno di appoggiarsi ne ad un’infrastruttura già esistente quale rete IP, ne ad una rete elettrica preesistente.
Una serie di ripetitori E-Pack 100 consente di realizzare automaticamente una rete di comunicazione in standard DMR Tier II con le seguenti caratteristiche:

• Utilizzo di un’unica frequenza simplex per le comunicazioni tra gli operatori radio
• Gestione di al massimo 32 E-Pack per ciascuna rete di comunicazione
• Installazione a muro o a palo
• Batteria interna con autonomia da 3 a 5 minuti
• Compatibilità con le radio DMR Tier II sul mercato
• Inizializzazione automatica: l’utente non deve fare niente a parte che accendere gli apparati

Gestione rete flessibile

All’accensione degli E-Pole 100 e E-Pack 100 si costituisce automaticamente una rete di comunicazione con i nodi vicini.
Le tipologie di rete disponibili sono:
• Rete a catena: ogni sito è connesso con massimo altri due siti
• Rete a stella: tutti i siti sono connessi ad un centro stella
• Rete ad albero: ogni sito è connesso al “padre”
• Rete mesh: ogni sito è connesso con un numero arbitrario di altri siti, a formare una rete mesh
In quest’ultimo caso la rete riesce dinamicamente a recuperare un guasto, garantendo il massimo dell’affidabilità anche in condizioni critiche.

E-Pack 100/E-Pole 100 utilizzano le tecnologie TDMA, ovvero due slot sulla stessa frequenza, e FDMA, un’unica frequenza di diffusione e un’unica frequenza di link, in modo da ottenere il massimo dell’efficienza di utilizzo delle risorse radio.

Funzionalità supportate
È possibile fare chiamate di gruppo e localizzare le radio sul campo tramite la funzione Voice with GPS.

Utilizzo efficiente delle risorse

SPECIFICHE

Generali

  • Tensione 14,8 V DC
  • Protocollo DMR Tier II
  • Tensione alimentatore 220 VAC / 12-36 V DC
  • Capacità della batteria 185Wh
  • Tempo di ricarica 2h 80%, 3h carica completa
  • Durata della batteria (5-5-90) 23 ore
  • Numero di nodi 32
  • Canalizzazione 12,5 kHz
  • Vocoder AMBE++
  • Stabilità di frequenza +/- 0,5 ppm
  • Standard Militari MIL-STD-810 C/D/E/F/G
  • Indice di protezione IP67
  • Impedenza dell’antenna 50 Ohm
  • Dimensioni 295x187x68 mm
  • Peso 3,6 kg
  • TTFF (cold start) meno di un minuti
  • TTFF (hot start) meno di dieci secondi
  • Temperatura di immagazzinamento -40°C a 85°C
  • Temperatura d’uso -30°C a 60°C

Ricevitore

  • Sensibilità -120 dBm @5% BER
  • Intermodulazione maggiore di 70 dB
  • Reiezione alle risposte spurie maggiore di 70 dB
  • Blocking maggiore di 84 dB
  • Emissioni condotte Antenna Port: 9kHz to 1 GHz,;-57dBm Standby:1 GHz to 12.75GHz,;-47dBm
  • Selettività ETSl:60dB @ 12.SKHz / 70dB @25KHz

Trasmettitore

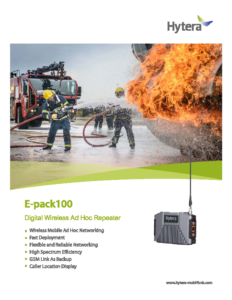

DOWNLOAD
