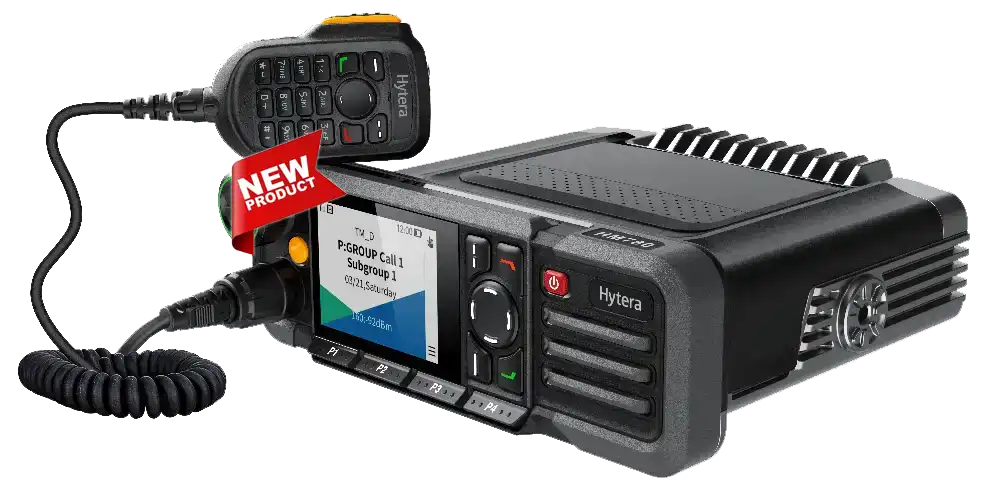

HM785FD

Funzioni

HM785FD unisce l’affidabilità costruttiva Hytera a un set di funzioni pensato per ogni scenario operativo: dalla sala di controllo al veicolo di soccorso. Con Full Duplex di serie e modalità SFR attivabile con licenza, la comunicazione diventa più naturale, continua ed estesa, senza rinunciare a sicurezza e qualità audio.

Affidabilità
Costruita per gli utilizzi più estremi (IP54 e MIL-STD-810-H)

Full Duplex
Chiamate bidirezionali simultanee come in una normale telefonata, attiva di serie senza licenza

SFR (Single Frequency Repeater)
Estende la portata delle comunicazioni su singola frequenza, dimezzando il canone ministeriale

Installazione flessibile
Frontalino standard, remoto singolo/doppio (cavo fino a 40m) o stazione fissa da ufficio

Audio più chiaro con AI
Cancellazione del rumore fino a 30dB, regolabile su 10 livelli, per un parlato sempre nitido

Sicurezza sul lavoro
Allarme di emergenza, lavoratore solo, autenticazione e crittografia E2EE

Connettività avanzata
Ethernet e IP Transit per integrare dati e applicazioni di terze parti

Caratteristiche

HM785FD di Hytera è la nuova generazione di radio veicolari e fisse digitali a standard ETSI-DMR, flessibile e scalabile come la HM785 ma arricchita da due funzioni inedite: la comunicazione Full Duplex, che permette di parlare e ascoltare simultaneamente come in una normale telefonata, attiva di serie e senza licenza aggiuntiva; e la modalità SFR (Single Frequency Repeater), che consente di configurare l’apparato come ripetitore digitale a frequenza singola per estendere la portata delle comunicazioni senza richiedere una seconda frequenza, dimezzando così il canone ministeriale. L’apparato si presta per essere impiegato come veicolare o stazione fissa grazie al frontalino standard e al frontalino remoto (singolo o doppio, con cavo disponibile fino a 40 metri), adattandosi a contesti d’uso diversi come ambulanze, mezzi antincendio, autobus e sale operative. HM785FD si integra perfettamente in tutti i sistemi analogici o digitali convenzionali DMR Tier II e, grazie alla sua architettura software, può operare anche in sistemi Trunking a standard MPT1327, in sistemi Trunking digitali Hytera XPT (eXtended Pseudo Trunk) senza canale di controllo, oppure in sistemi Trunking digitali più evoluti con canale di controllo a standard DMR Tier III. La nuova interfaccia utente rende l’operatività più rapida e intuitiva, mentre la tecnologia di cancellazione del rumore basata su Intelligenza Artificiale assicura un audio chiaro anche negli ambienti più rumorosi.

Full Duplex
HM785FD può effettuare chiamate full duplex con un altro HM785FD, tramite telefonia fissa o cellulare: si parla e si ascolta contemporaneamente, come in una normale conversazione telefonica, per una comunicazione più fluida ed efficiente. La funzionalità è abilitata di default e non richiede alcuna licenza.

SFR – Single Frequency Repeater
I modelli HM785FD supportano la funzione Single Frequency Repeater (SFR): grazie a una progettazione RF innovativa e a tempi di commutazione TX/RX ultra rapidi, la radio può operare in modalità digitale come un vero ripetitore su singola frequenza. Le comunicazioni vocali e lo scambio dati in modalità diretta (DMO) vengono ricevuti nel primo slot temporale e ritrasmessi, simultaneamente e sulla stessa frequenza, dal secondo slot. Questo significa copertura estesa e maggiore efficienza senza richiedere due frequenze, dimezzando così il canone ministeriale. La funzione non gestisce solo la voce, ma anche messaggi, posizioni GPS, telemetria e molto altro. Per attivarla è necessario ordinare separatamente la licenza SW00158.

Robustezza
Grado di protezione IP54, conforme alle norme MIL-STD-810 C/D/E/F/G/H. Dimensioni 61,5 x 177 x 179 mm, peso 1520 g. Il telaio interamente in alluminio garantisce un raffreddamento più rapido anche nelle condizioni operative più gravose.

Display
Lo schermo da 2,4″ di tipo TFT-LCD è chiaramente visibile anche in presenza di luce intensa, con risoluzione 240×320 pixel e supporto fino a 262.000 colori; può contenere, esclusa la barra di stato, fino a 10 righe. La nuova interfaccia utente sfrutta appieno il display regalando un’esperienza moderna e intuitiva, simile a quella di un cellulare di ultima generazione: tramite un menu a riquadri è possibile selezionare velocemente la funzionalità desiderata.

Comandi
HM785FD dispone di un selettore per la regolazione del volume o il cambio canale/gruppo illimitato (360°), un pulsante d’emergenza grande e facile da premere, quattro pulsanti programmabili, pulsante di inizio e fine chiamata e il pulsante PTT. La radio include slot per SD card per la registrazione audio.

Installazione flessibile
Grazie ai frontalini flessibili e alla gamma di accessori, HM785FD può essere installato nei contesti più diversi:

• Installazione in staffa a norma DIN (veicoli di piccole dimensioni, motocicli)
• Installazione con frontalino remoto singolo o doppio (ambulanze, mezzi antincendio, camion, autobus, sale operative) — cavo disponibile di serie nelle lunghezze di 3, 10 o 40 metri
• Installazione come stazione fissa (postazione di base per ufficio)

Connettività IP
HM785FD dispone di un connettore Ethernet che può essere utilizzato in due modi:

• Per collegamento diretto via IP in centrale operativa – la radio si collega direttamente al sistema di gestione via rete IP
• Come estensione di una rete radio diretta (IP Transit) – permette di collegare via rete IP due o più sistemi di comunicazione convenzionali situati in aree diverse, risolvendo i problemi di comunicazione tra regioni distanti, su terreni complessi o all’interno di edifici dove il segnale fatica a penetrare. Consente inoltre di collegare radio veicolari operanti su bande di frequenza diverse, eliminando la necessità di infrastrutture aggiuntive.

Audio più chiaro con AI
HM785FD è stata progettata per le comunicazioni voce mission-critical in cui l’audio deve essere sempre chiaro e forte, grazie a:

• Un altoparlante integrato da 3 W, posto sulla parte anteriore della radio
• La cancellazione del rumore realizzata con algoritmi di intelligenza artificiale (AI), efficace fino a 30 dB su rumori costanti e variabili, con riduzione dell’effetto Larsen oltre i 30 cm di distanza e riduzione del rumore regolabile su 10 livelli

A seconda dell’ambiente di utilizzo è possibile selezionare diversi profili audio che regolano automaticamente il guadagno dell’altoparlante, l’equalizzazione dell’audio ricevuto e il livello di riduzione del rumore.

Messaggi e notifiche
La radio visualizza direttamente sulla home fino a due notifiche di messaggi ricevuti, chiamate perse o emergenze, con indicazione dell’ora di ricezione. L’interfaccia di gestione dei messaggi, ricevuti e inviati, permette di consultare in successione tutta la cronologia per migliorare coerenza ed efficienza operativa.

Chiamate
L’interfaccia di composizione delle chiamate – telefoniche, private, di gruppo e ora anche full duplex – è stata semplificata per migliorare l’operatività: con una semplice scelta l’operatore decide quale tipo di chiamata utilizzare. L’interfaccia delle chiamate in corso indica chiamante, posizione, stato, durata e nome.

Specifiche

Generali

• Gamma di frequenza: UHF 350-470 MHz / VHF 136-174 MHz
• Canali programmabili: 1024
• Zone programmabili: 64 (fino a 256 canali ciascuna)
• Canalizzazione: 12,5 kHz / 20 kHz / 25 kHz
• Tensione di alimentazione: 13,6 V ±15%
• Assorbimento di corrente: Standby <0,5 A · Ricezione <2,0 A
• Trasmissione: 1W <3A · 5W <4A · 25W <8A · 45W/50W <12A
• Stabilità in frequenza: ±0,5 ppm
• Impedenza antenna: 50Ω
• Dimensioni (A x L x P): 61,5 x 177 x 179 mm
• Peso: 1520 g
• Display: LCD 2,4″, 320×240 pixel, 262.000 colori

Ricevitore

• Sensibilità analogica: 0,18µV (12dB SINAD) / 0,16µV tipica
• Sensibilità digitale: 0,18µV / BER5%
• Selettività canale adiacente: TIA-603 65dB@12,5kHz–75dB@20/25kHz · ETSI 60dB@12,5kHz–70dB@20/25kHz
• Intermodulazione: TIA-603 75dB · ETSI 70dB @12,5/20/25kHz
• Reiezione risposte spurie: TIA-603 75dB · ETSI 70dB @12,5/20/25kHz
• Blocking: TIA-603 80dB · ETSI 84dB
• Ronzio e rumore: 40dB@12,5kHz · 43dB@20kHz · 45dB@25kHz
• Potenza audio nominale: 3W (interno) / 7,5W (esterno)
• Potenza audio massima: 8W (interno) / 20W (esterno)
• Distorsione audio nominale: ≤3%
• Risposta audio: +1 ~ -3dB
• Emissioni spurie condotte: <-57dBm

Trasmettitore

• Potenza RF in uscita – Bassa potenza: VHF 1-25W / UHF 1-25W
• Potenza RF in uscita – Alta potenza: VHF 5-50W / UHF 1-45W
• Modulazione FM: 11K0F3E@12,5kHz · 14K0F3E@20kHz · 16K0F3E@25kHz
• Modulazione digitale 4FSK: 7K60FXD (solo dati) / 7K60FXW (voce e dati) @12,5kHz
• Emissioni condotte/irradiate: -36dBm <1GHz · -30dBm >1GHz
• Limitazione di modulazione: ±2,5kHz@12,5kHz · ±4,0kHz@20kHz · ±5,0kHz@25kHz
• Potenza sul canale adiacente: 60dB@12,5kHz · 70dB@20/25kHz
• Distorsione audio: ≤3%
• Vocoder digitale: AMBE+2™
• Protocollo digitale: ETSI-TS102 361-1,-2,-3,-4

Specifiche ambientali

• Temperatura di esercizio: -30°C ~ +60°C
• Temperatura di stoccaggio: -40°C ~ +85°C
• ESD: IEC 61000-4-2 Level 4, ±8kV (contatto) / ±15kV (aria)
• Protezione da polvere e acqua: IP54
• Umidità e urti/vibrazioni: conforme a MIL-STD-810H
