ID RP2010V

ID-RP2010V

Stazioni ripetitrici D-STAR

ID-RP2010V Icom – Ripetitore digitale D-STAR – FM VHF SDR con tecnologia a campionamento diretto

Dual mode D-STAR / Analogico

Gestione Full Duplex dual-mode analogico FM/digitale D-STAR

Sistema di campionamento diretto RF

I segnali RF vengono convertiti direttamente in dati digitali nell’ADC e quindi elaborati nell’FPGA. Questo sistema rappresenta una tecnologia all’avanguardia, che sta segnando un’epoca nel mondo radioamatoriale

Slot scheda SD

Permette di memorizzare i dati di impostazione, aggiornare il firmware ed eseguire il backup o il ripristino delle impostazioni

Controller integrato

La funzione di controller essendo integrata nei nuovi ripetitori, non richiede più l’unità esterna ID-RP2C, anche se rimane la retrocompatibilità con la vecchia serie

Funzionamento ad alto ciclo di lavoro

Progettato per sopportare trasmissione continua e fornire un funzionamento affidabile ad alto ciclo di lavoro con una potenza RF fino a 25 W

Unità opzionale LTE

UX-262 permette connessione a Internet tramite Fixed Wireless Access su rete LTE

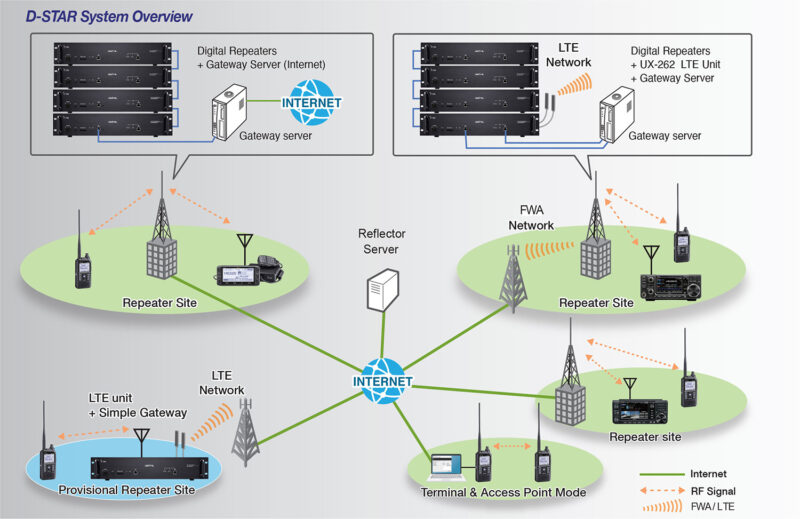

dstar_system_overview

I nuovi ID-RP2010V sono ripetitori digitali completamente riprogettati, basati sulle più recenti tecnologie ed operanti a 144 MHz compatibili con D-STAR e FM analogico per il funzionamento eventualmente anche in modalità mista.

ID-RP2010V Ripetitore VHF 2m (144 MHz, DV/FM)

Questi ripetitori utilizzano la tecnologia a campionamento diretto in RF per le bande di frequenza 144-146 MHz. Tale tecnologia è una peculiarità degli apparati SDR (Software Defined Radio), è una soluzione tecnica che consente di ridurre la complessità hardware e rappresenta un cambiamento importante nel mondo delle radio amatoriali.

Rispetto ai ripetitori della precedente generazione, sfruttando il metodo di campionamento diretto in RF e l’elaborazione dei segnali nel dominio digitale FPGA, hanno migliorato la sensibilità del ricevitore, migliorando notevolmente il rapporto segnale/rumore ed eliminato la distorsione.

Questi nuovi ripetitori D-STAR dispongono inoltre della funzione di controller integrata (il controller non è più richiesto) ma sono anche compatibili con il controller ripetitore esterno, ID-RP2C. È possibile quindi sostituire un ripetitore D-STAR vecchia serie esistente che utilizza il controller ID-RP2C con un ripetitore nuova serie.

Ogni ripetitore può funzionare come ripetitore indipendente per trasmettere i segnali ricevuti. Quando si collegano i ripetitori con un cavo Ethernet, è possibile il funzionamento cross-band.

dstar repeater site

Installando l’unità LTE opzionale UX-262, il ripetitore può essere collegato direttamente a una rete LTE* e a Internet. Quando si utilizzano più moduli ripetitori in un sito, è possibile condividere una rete LTE con più moduli ripetitori (fino a 4 moduli).

* Copertura di rete fornita da una scheda SIM dati generalmente disponibile. Per la SIM Internet è necessario un indirizzo IP statico.

Funzionamento ad alto ciclo di lavoro

Impiegando un amplificatore di potenza ad alte prestazioni, i ripetitori ID-RP2010V possono sopportare fino a 60 minuti di trasmissione continua e fornire un funzionamento affidabile ad alto ciclo di lavoro con un’uscita RF fino a 25 W di potenza.

Altre caratteristiche:

  • Rack 19″ altezza 2U
  • Trasmettitore ID CW/ID vocale
  • Slot per scheda SD per l’aggiornamento del firmware, il salvataggio dei dati di impostazione e l’audio dell’ID vocale in modalità FM
  • Ingresso segnale di riferimento a 10 MHz

dstar pannello davanti
dstar pannello dietro

  • Gamma frequenza (MHz): TX/RX: 144–146 MHz
  • Tipo di emissione: F3E (FM), F7W (DV), F2A (ID CW in FM)
  • Stabilità in frequenza: ±0.5 ppm o migliore (–10 °C to +50 °C)
  • Velocità di trasferimento: 4,8 kbps (modalità DV)
  • Connettori antenna: N
  • Alimentazione: 13,8 V CC ±15% (negativo a massa)
  • Consumo TX: < 9 A (alta potenza) 4 A (bassa potenza)
  • Consumo RX: < 1,8 A
  • Temperatura operativa: −10 °C to +50 °C
  • Dimensioni (L × A × P): 482 × 88 × 275 mm
  • Peso (circa): 6 Kg
  • Potenza di trasmissione (alta/bassa): 25-2,5 W
  • Modulazione: GMSK (solo DV) / FM a reattanza digitale
  • Larghezza di banda occupata: < 6 kHz (DV)
  • Massima deviazione di frequenza: ±2,5 kHz (FM stretta) / ±5,0 kHz (FM larga)
  • Emissioni spurie: Armoniche < –63 dB / Emissioni fuori banda < –60 dB
  • Sistema di ricezione: Campionamento diretto RF
  • Sensibilità FM: < –15 dBμV (0,18 μV) @12 dB SINAD
  • Sensibilità DV: < –13 dBμV (0,22 μV) @1% BER (PN9)
  • Selettività FM: (BW: 15 kHz) > 12,0 kHz/–6 dB, < 20 kHz/–60 dB
  • Selettività DV: < –50 dB
  • Intermodulazione: < –60 dB
  • Risposta spuria: < 2 nW (–57 dBm)
  • Rifiuto spurio e di immagine: > 55 dB

Dotazione

  • Cavo di alimentazione CC (3 m)
  • Cavo Ethernet (0,6 m)
  • Cavo USB (1 m)
  • Fusibili
  • Supporti in gomma
  • Chiave a brugola

Accessori opzionali

  • UX-262 unità necessaria per le operazioni su una rete LTE

dstar accessori

FUNZIONI

Dual mode D-STAR / Analogico

Gestione Full Duplex dual-mode analogico FM/digitale D-STAR

Sistema di campionamento diretto RF

I segnali RF vengono convertiti direttamente in dati digitali nell’ADC e quindi elaborati nell’FPGA. Questo sistema rappresenta una tecnologia all’avanguardia, che sta segnando un’epoca nel mondo radioamatoriale

Slot scheda SD

Permette di memorizzare i dati di impostazione, aggiornare il firmware ed eseguire il backup o il ripristino delle impostazioni

Controller integrato

La funzione di controller essendo integrata nei nuovi ripetitori, non richiede più l’unità esterna ID-RP2C, anche se rimane la retrocompatibilità con la vecchia serie

Funzionamento ad alto ciclo di lavoro

Progettato per sopportare trasmissione continua e fornire un funzionamento affidabile ad alto ciclo di lavoro con una potenza RF fino a 25 W

Unità opzionale LTE

UX-262 permette connessione a Internet tramite Fixed Wireless Access su rete LTE
dstar_system_overview
CARATTERISTICHE

I nuovi ID-RP2010V sono ripetitori digitali completamente riprogettati, basati sulle più recenti tecnologie ed operanti a 144 MHz compatibili con D-STAR e FM analogico per il funzionamento eventualmente anche in modalità mista.

ID-RP2010V Ripetitore VHF 2m (144 MHz, DV/FM)

Questi ripetitori utilizzano la tecnologia a campionamento diretto in RF per le bande di frequenza 144-146 MHz. Tale tecnologia è una peculiarità degli apparati SDR (Software Defined Radio), è una soluzione tecnica che consente di ridurre la complessità hardware e rappresenta un cambiamento importante nel mondo delle radio amatoriali.

Rispetto ai ripetitori della precedente generazione, sfruttando il metodo di campionamento diretto in RF e l’elaborazione dei segnali nel dominio digitale FPGA, hanno migliorato la sensibilità del ricevitore, migliorando notevolmente il rapporto segnale/rumore ed eliminato la distorsione.

Questi nuovi ripetitori D-STAR dispongono inoltre della funzione di controller integrata (il controller non è più richiesto) ma sono anche compatibili con il controller ripetitore esterno, ID-RP2C. È possibile quindi sostituire un ripetitore D-STAR vecchia serie esistente che utilizza il controller ID-RP2C con un ripetitore nuova serie.

Ogni ripetitore può funzionare come ripetitore indipendente per trasmettere i segnali ricevuti. Quando si collegano i ripetitori con un cavo Ethernet, è possibile il funzionamento cross-band.

dstar repeater site

Installando l’unità LTE opzionale UX-262, il ripetitore può essere collegato direttamente a una rete LTE* e a Internet. Quando si utilizzano più moduli ripetitori in un sito, è possibile condividere una rete LTE con più moduli ripetitori (fino a 4 moduli).

* Copertura di rete fornita da una scheda SIM dati generalmente disponibile. Per la SIM Internet è necessario un indirizzo IP statico.

Funzionamento ad alto ciclo di lavoro

Impiegando un amplificatore di potenza ad alte prestazioni, i ripetitori ID-RP2010V possono sopportare fino a 60 minuti di trasmissione continua e fornire un funzionamento affidabile ad alto ciclo di lavoro con un’uscita RF fino a 25 W di potenza.

Altre caratteristiche:

  • Rack 19″ altezza 2U
  • Trasmettitore ID CW/ID vocale
  • Slot per scheda SD per l’aggiornamento del firmware, il salvataggio dei dati di impostazione e l’audio dell’ID vocale in modalità FM
  • Ingresso segnale di riferimento a 10 MHz

dstar pannello davanti
dstar pannello dietro

SPECIFICHE
  • Gamma frequenza (MHz): TX/RX: 144–146 MHz
  • Tipo di emissione: F3E (FM), F7W (DV), F2A (ID CW in FM)
  • Stabilità in frequenza: ±0.5 ppm o migliore (–10 °C to +50 °C)
  • Velocità di trasferimento: 4,8 kbps (modalità DV)
  • Connettori antenna: N
  • Alimentazione: 13,8 V CC ±15% (negativo a massa)
  • Consumo TX: < 9 A (alta potenza) 4 A (bassa potenza)
  • Consumo RX: < 1,8 A
  • Temperatura operativa: −10 °C to +50 °C
  • Dimensioni (L × A × P): 482 × 88 × 275 mm
  • Peso (circa): 6 Kg
  • Potenza di trasmissione (alta/bassa): 25-2,5 W
  • Modulazione: GMSK (solo DV) / FM a reattanza digitale
  • Larghezza di banda occupata: < 6 kHz (DV)
  • Massima deviazione di frequenza: ±2,5 kHz (FM stretta) / ±5,0 kHz (FM larga)
  • Emissioni spurie: Armoniche < –63 dB / Emissioni fuori banda < –60 dB
  • Sistema di ricezione: Campionamento diretto RF
  • Sensibilità FM: < –15 dBμV (0,18 μV) @12 dB SINAD
  • Sensibilità DV: < –13 dBμV (0,22 μV) @1% BER (PN9)
  • Selettività FM: (BW: 15 kHz) > 12,0 kHz/–6 dB, < 20 kHz/–60 dB
  • Selettività DV: < –50 dB
  • Intermodulazione: < –60 dB
  • Risposta spuria: < 2 nW (–57 dBm)
  • Rifiuto spurio e di immagine: > 55 dB

Dotazione

  • Cavo di alimentazione CC (3 m)
  • Cavo Ethernet (0,6 m)
  • Cavo USB (1 m)
  • Fusibili
  • Supporti in gomma
  • Chiave a brugola

Accessori opzionali

  • UX-262 unità necessaria per le operazioni su una rete LTE

dstar accessori
