IC-PW2

Amplificatori Lineari Amatoriali

IC-PW2 Icom – Amplificatore lineare HF/50 MHz da 1kW con tecnologia DPD (Digital Pre-Distortion)

Accordatore automatico d'antenna

L’accordatore automatico d’antenna entro contenuto si sintonizza rapidamente in pochi secondi e funziona anche quando non viene utilizzata la funzione di amplificatore di potenza

Due ingressi radio e sei connettori d’antenna

Consentono di collegare due apparati radio e sei antenne fornendo la massima praticità e funzionalità operativa

Display touch screen remotizzabile

L’unità di controllo, dotata di un ampio display touch screen a colori da 4,3” può essere remotizzata fino ad una distanza di 3 metri

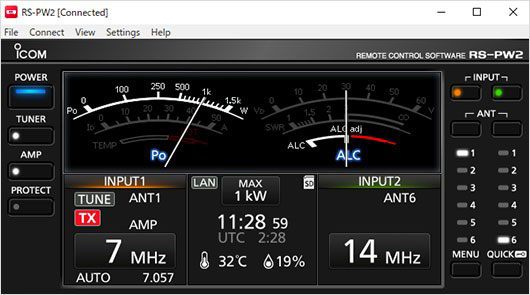

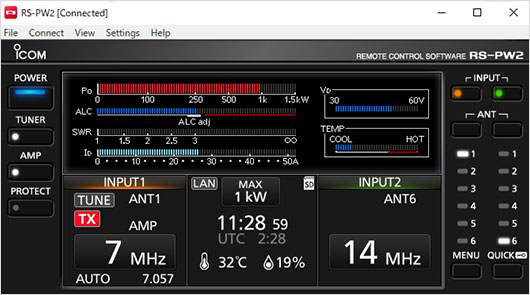

L’IC-PW2 è un amplificatore lineare da 1 kW, dedicato alle frequenze HF/50 MHz, dotato di unità di controllo remotizzabile che si contraddistingue per l’ampio display touch screen a colori da 4,3″.

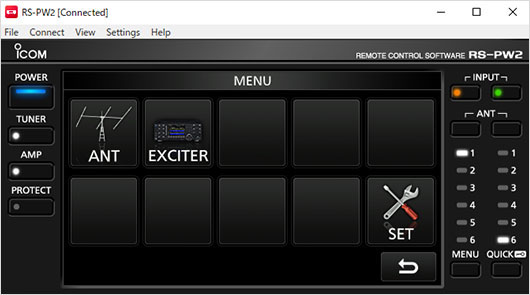

L’interfaccia utente grafica consente di visualizzare in maniera chiara tutte le informazioni necessarie per un utilizzo completo del lineare e di effettuare in maniera rapida operazione di ricerca ed impostazione.

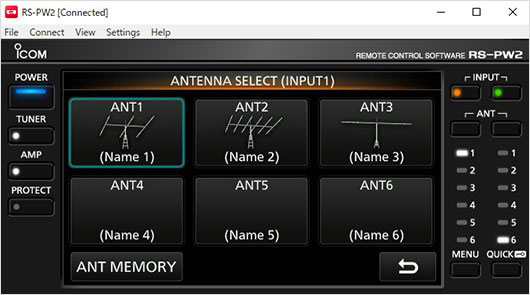

Le antenne collegate sono visualizzate graficamente sul display.

icom ic pw2 display

L’utilizzo di transistor LDMOS “MRFX1K80HR5” da 65V e un alimentatore ad alta efficienza consentono di utilizzare l’IC-PW2 alla massima potenza subito dopo la sua accensione o in modo continuativo anche per diverse ore o funzionamento FT8 a pieno regime.

icom ic pw2 so2r

I due ingressi radio e i sei connettori d’antenna consentono il funzionamento SO2R (Single Operator 2 Radio) e forniscono la massima funzionalità di commutazione dell’antenna in maniera completamente automatica.
Ogni antenna può essere selezionata in modo indipendente ogni volta che si effettua un cambiamento di banda su entrambi i ricetrasmettitori.
Quando si utilizzano apparati che hanno due ricevitori indipendenti come ad esempio, l’IC-7610 e l’IC-7851, sarà possibile controllare contemporaneamente le doppie bande utilizzando due antenne.

Mentre si effettua una chiamata con una radio, sarà quindi possibile controllare un’altra banda di frequenza sulla seconda radio.
La funzione di blocco, presente nel trasmettitore impedisce la trasmissione simultanea delle due radio durante il funzionamento SO2R.

Questa funzione è disponibile nell’ IC-7851, IC-7610 e IC-7300 (aggiornamento del firmware richiesto).

L’IC-PW2, inoltre, a differenza degli amplificatori lineari convenzionali che durante il funzionamento SO2R, richiedono due BPF multibanda, collega automaticamente il BPF multibanda alla radio ricevente quando si seleziona la radio da utilizzare in trasmissione rendendo così possibile il funzionamento SO2R con un solo filtro BPF.

L’accordatore automatico d’antenna è integrato e grazie all’utilizzo di relè meccanici, può riattivare rapidamente la banda operativa in pochissimi secondi.

icom ic pw2 antenna selector

L’accordatore d’antenna funziona anche quando non viene utilizzata la funzione di amplificatore di potenza.

La ICOM, con l’IC-PW2 è riuscita a realizzare il primo DPD (Digital Pre-Distortion) al mondo come amplificatore lineare per radioamatori in combinazione con apparati SDR ed in particolare con l’IC-7610.Questa tecnologia corregge la distorsione non lineare nello stadio finale dell’IC-PW2 applicando, anticipatamente, una distorsione inversa al segnale in uscita dall’eccitatore dell’IC-7610 (no per le modulazioni come FM, FSK e MSK).
Grazie a questa tecnologia, si otterrà una migliore linearità generale e un segnale di trasmissione più pulito.
icom ic pw2 schema1
icom ic pw2 schema2
icom ic pw2 schema3
icom ic pw2 schema4

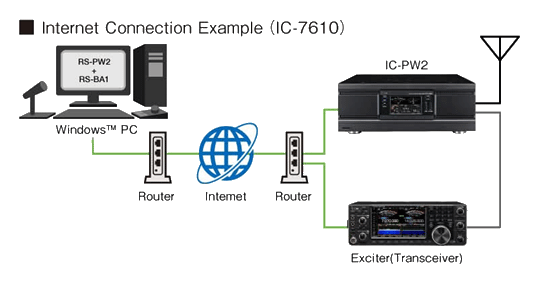

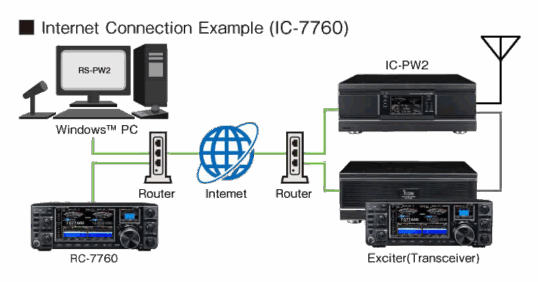

L’IC-PW2 e dotato inoltre di un sistema di raffreddamento ad alta efficienza a basso rumore, di circuiti di rilevamento degli errori per proteggere i componenti interni, di uno slot per schede SD per aggiornamenti firmware e impostazioni di salvataggio, connettore LAN e tanto altro ancora.
L’IC-PW2 è senza dubbio un amplificatore performante, dalle grandi prestazioni, in grado di soddisfare gli utenti più esigenti.
  • Gamma frequenza (MHz): 1.9, 3.5, 7, 10, 14, 18, 21, 24, 28, 50 (Bande Amatoriali)
  • Potenza di uscita: 1 kW (180 ~ 264VAC), 500 W (90 ~ 132VAC)
  • Alimentazione: 90 ~ 132VAC o 180 ~ 264VAC
  • Emissioni spurie -60/-70 dB (banda HF/50 MHz)
  • Connettori d’antenna: Input 2 PL–239 (50 Ω), Output 6 PL–239 (50 Ω)
  • Gamma frequenza accordatore (MHz): 16.7 ~ 150.0 Ω (HF ~ 50 MHz)
  • Precisione di sintonizzazione: VSWR 1: 1,5
  • Tempi di sintonizzazione: da 2 ~ 3 secondi a 15 secondi
  • Temperatura operativa: -10 ℃ + 40 ℃
  • Dimensioni (L × A × P): 425 × 149 × 445 mm
  • Peso (circa): 22 Kg

Dotazione

  • Cavo di alimentazione da 3 m
  • Control cable da 3 m
  • Cavo coassiale da 3 m
  • Mini plug cable da 3 m
  • Staffa di supporto per pannello di controllo
  • Front plate per unità RF da utilizzare quando il pannello di controllo viene remotizzato
  • Manuale d’uso

Accessori opzionali

  • OPC-599 Cavo 13 pin ACC a 7-8 pin ACC
  • OPC-2501 DPD Feedback cable da 3 m consente di collegare l ‘IC-7610 all’ IC-PW2
opc-599
opc-2501

OPC-599

OPC-2501
